توضیحات

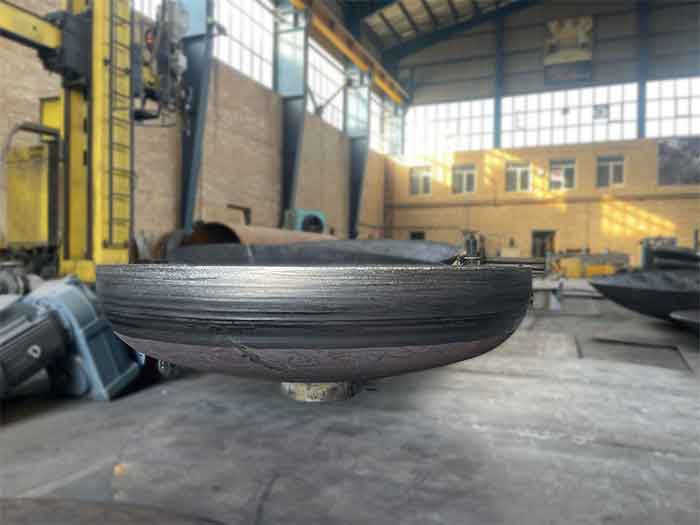

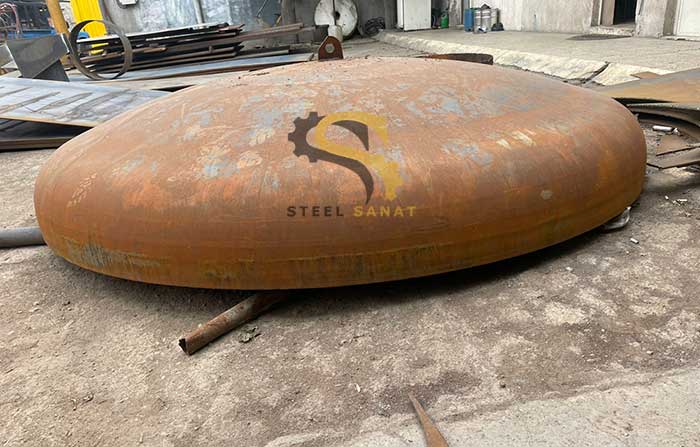

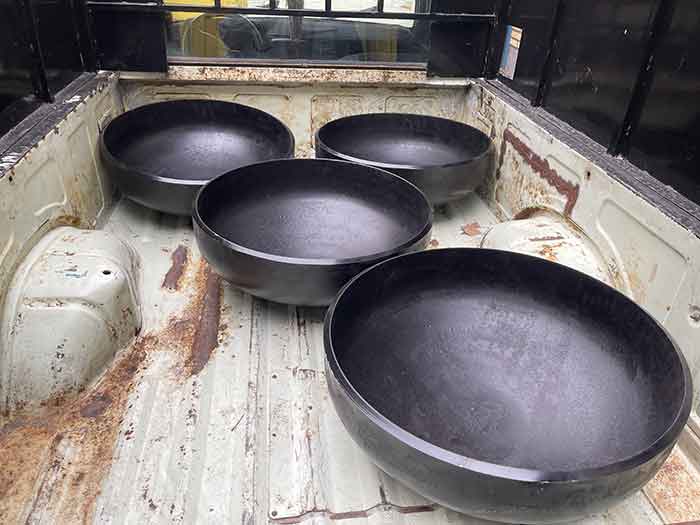

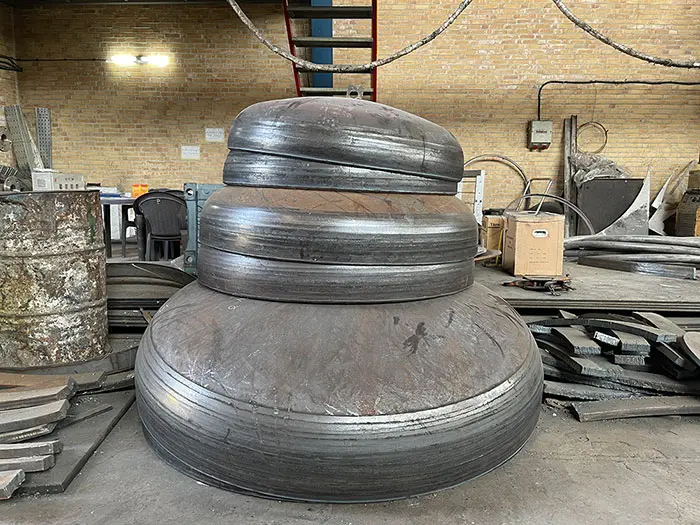

عدسی مخزن استیل :

برای جوشکاری عدسی مخزن استیل به بدنه ی انواع گوناگون مخازن مورد استفاده قرار می گیرد.

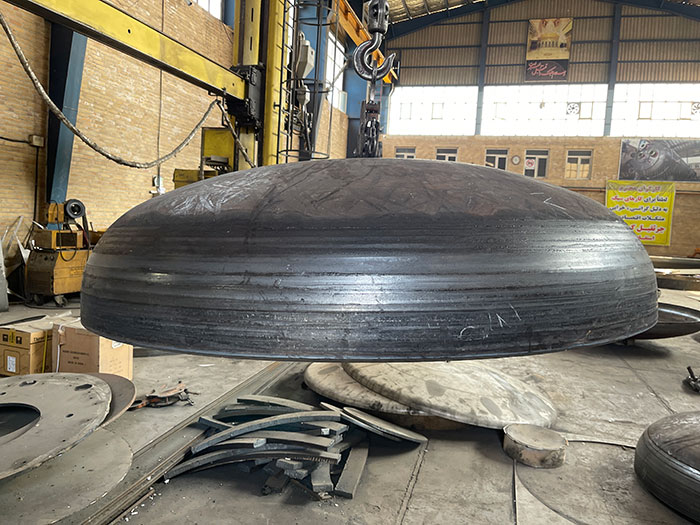

حال به برخی از انواع عدسی مخزن استیل اشاره می کنیم:

  • نیم کروی
  • بیضوی
  • بشقابی مطابق با کد ASME
  • فلنجی
  • بشقابی
  • مخروطی
  • نیم مخروطی

عدسی مخزن استیل (نیم کروی):

این مدل از مخزن عدسی استیل در بین عدسی های فرم دار از قوی ترین و با استحکام ترین مدل ها می باشد که

می تواند در برابر فشار تا ۲ برابر فشاری را که یک عدسی بیضوی با همان میزان ضخامت می تواند تحمل کند نیز مقاومت می کنند.

گفتنی است که هزینه و قیمت فرم دهی این نوع از عدسی ها به نسبت سایر مدل ها بیشتر می باشد.

عدسی مخزن استیل نیم کروی نیز به شکل گسترده ای برای ساخت مخازن تحت فشار استفاده و کاربرد های بسیاری دارند.

بیضوی مطابق با ASME و API:

این مدل از عدسی ها به منظور ساخت مخازن با فشار ۲۰۰ پوند مورد استفاده قرار می گیرند .

این نوع از عدسی ها به وسیله ی دستگاه پرس مخصوص در قالبهایی به شکل بیضوی فرم و حالت داده می شوند.

عدسی های بشقابی مطابق با کد ASME :

می توان با کاهش دادن میزان فشار و تنشهای موضعی در گوشه ها میزان و اندازه فشار را برای عدسی بشقابی افزایش داد.

انجام این کار با شکل و فرم دادن به عدسی به گونه ای که شعاع گوشه حداقل دو برابر میزان ضخامت عدسی باشد امکان پذیر است.

این نوع از عدسی ها برای مخازن تحت فشار در حدود ۱۵ الی ۲۰۰ پوند بر اینچ مربع قابل استفاده می باشند.

فلنجی :

این مدل از عدسی مخزن استیل یک نوع عدسی تخت می باشد که با تغییر در لبه ها تنش موضعی آن هم کاهش می یابد.

این نوع از عدسی در سرپوش مخازن ذخیره در فشار اتمسفریک و برای مایعاتی که میزان بخار اندکی دارند مورد استفاده قرار می گیرد(مثل مایعاتی نظیر بنزین و نفت و …)

ساخت این گونه عدسی ها اقتصادی و به صرفه می باشد و می توان گفت که از ارزان ترین نوع عدسی ها ، عدسی فلنجی می باشد.

بشقابی :

به عدسی هایی که شعاع عدسی بزرگتر از قطر خارجی اش باشد نیز عدسی بشقابی گفته می شود.

عدسی بشقابی بر حسب کد ساخته نمی شود بلکه از ورق به صورت بشقابی در آورده می شود.

در ساخت مخازن از این نوع عدسی ها استفاده های فراوانی می شود.

مخروطی و نیمه مخروطی :

یکی از ویژگی ها و خاصیتی که این نوع از عدسی مخزن استیل دارد این است که این مدل عدسی ها خاصیت در انباشت و ذخیره و نیز تخلیه مواد جامد را دارند.

روش ساخت و تولید این نوع از عدسی ها رول کردن ورق بر حسب زاویه مخروط می باشد

این عدسی ها از ورق صاف و تخت ساخته می شوند و تنش های بوجود آمده در اطراف آنها نیز یکنواخت می باشد و

استفاده های فراوانی در ساخت مخازن تحت فشار دارند.

سه نوع دیگر عدسی مخزن استیل داریم که عبارتند از:

نوع a : اکثرا در قسمت سرپوش پایینی برج ها استفاده می شوند.

نوع b : برای مخازنی که استفاده از فلنج در آنها امکان پذیر نیست استفاده می شوند و کاربرد دارند و همچنین به عنوان قطعه میانی عدسی های کروی هم استفاده می شوند.

نوع c : این نوع عدسی مخزن استیل به عنوان سرپوش مخازن اتمسفری مورد استفاده قرار می گیرند که در ابعاد ۱۸ الی ۱۳۲ اینچ تولید می گردند.



شما عزیزان می توانید برای دریافت مشاوره و یا خرید این محصول با کارشناسان ما تماس حاصل نماییدلوگو استیل صنعت
